Описание форматов импорта


В программе "Раскрой" имеется возможность импорта списка жеталей из различных текстовых форматов: система Komandor, форматированный текст.

Komandor

Для импорта из системы Komandor должны быть настроены параметры приложения (меню Настройка/приложения/Komandor). Особенностью системы является возможность настройки на один единственный файл, место которого прописывается в соответствующей строке. Также в специальные файлы, указываемые в настройках, записываются при окончании расчета карты коэффициент полезного выхода (КПВ) и коэффициент полезного использования ленты (КПЛ).

Формат входного файла системы Komandor:


ФИО заказчика :	Парада А.Б.
Дата проектирования : 04.5.2000
Номер заказа : 387/1
Система :

Тест    , ДСП 17 мм, пленка, 2730, 1200, 16, 2, мкр-1, 2, 1, пхв, 0, 1
Тест2   , ДСП 17 мм, пленка, 270, 200, 16, 2, мкр-1, 2, 1
Тест3   , ДСП 17 мм, пленка, 230, 120, 16, 2, мкр-1, 2, 1
Тест4   , ДСП 17 мм, пленка, 2730, 120, 16, 2, мкр-1, 2, 1
Тест5   , ДСП 17 мм, пленка, 230, 1200, 16, 2, мкр-1, 2, 1
  • ФИО заказчика : - наименование заказа
  • Дата проектирования : - дата регистрации заказа
  • Дата проектирования : - дата регистрации заказа
  • Номер заказа : - регистрационный номер заказа
  • Тест - наименование датали
  • ДСП 17 мм - материал, импортируются детали, если в наименовании материала вспречается ДСП
  • пленка - не используется
  • 2730 - высота детали
  • 1200 - ширина детали
  • 16 - толщина детали (не используется)
  • 2 - количество
  • мкр-1 - обозначение первого типа кромки
  • 2 - количество кромок первого типа по высоте
  • 1 - количество кромок первого типа по ширине
  • пхв - обозначение второго типа кромки (не обязательно)
  • 0 - количество кромок второго типа по высоте (не обязательно, но требуется при указании второго пита кромки)
  • 1 - количество кромок второго типа по ширине (не обязательно, но требуется при указании второго пита кромки)

Пример входного файла

Импорт из текстового файла

Импорт из текстового файла не требует каких-либо предварительных настроек, при импорте запрашивается имя файла (или его размещение).

Входной файл состоит из необязательного описания заказа и строк описания деталей:
название длина кромка,дл ширина кромка,шр текстура кол-во материал арт.материала кр.1 кр.2
Все поля разделяются символами табуляции. В случае неуказания необязательных параметров наличие разделителей-табуляций обязательно

  • название - наименование детали
  • длина - высота детали
  • кромка,дл - кромление по длине
  • ширина - ширина детали
  • кромка,шр - кромление по ширине
  • текстура - учет текстуры для детали
  • кол-во - количество деталей
  • материал - если у какой-либо детали указан материал, включается режим выбора материала, позволяющий импортировать только список делалей с выбранным материалом
  • арт.материала - артикул материала
  • кр.1 - тип первой кромки
  • кр.2 - тип второй кромки
Возможные значения для указания кромления: "пусто" - нет кромок, "/" или 1 - кромление первым типом кромки, "\" или 2 - кромление вторым типом кромки.
Например, для указания по одной стороне кромления первым, по второй стороне - вторым типом кромки возможные значения параметра могут быть "12", "21", "/\", "\/", для кромления первым типом кромки с двух сторон возможные значения "11" или "//".
Все остальные символы в графе кромления, кроме "1", "2", "/", "\", будут игнорироваться.

Примеры входных файлов: Пример1, Пример1

Импорт из файла приложения bCAD "Раскрой Кузнецова"

Импорт не требует каких-либо предварительных настроек, при импорте в стандартном окне выбора файла указывается его размещение.

Входной файл состоит из строк описания деталей:
название артикул длина ширина кол-во текстура материал арт.материала кр.л арт.кр.л кр.п арт.кр.п кр.в арт.кр.в кр.н арт.кр.н
Все поля разделяются символами табуляции. В случае неуказания необязательных параметров наличие разделителей-табуляций обязательно

  • название - наименование детали
  • артикул - (не обязательно) артикул детали
  • длина - высота детали
  • ширина - ширина детали
  • кол-во - количество деталей
  • текстура - учет текстуры для детали (наличие любого символа означает указание учета направления текстуры для детали)
  • материал - (не обязательно) материал детали, если у какой-либо детали указан материал, включается режим выбора материала, позволяющий импортировать только список делалей с выбранным материалом
  • арт.материала - (не обязательно) артикул материала
  • кр.л - (не обязательно) тип кромки по левой вертикальной стороне детали
  • арт.кр.л - (не обязательно) артикул кромки по левой вертикальной стороне детали
  • кр.п - (не обязательно) тип кромки по правой вертикальной стороне детали
  • арт.кр.п - (не обязательно) артикул кромки по правой вертикальной стороне детали
  • кр.в - (не обязательно) тип кромки по верхней горизонтальной стороне детали
  • арт.кр.в - (не обязательно) артикул кромки по верхней горизонтальной стороне детали
  • кр.н - (не обязательно) тип кромки по нижней горизонтальной стороне детали
  • арт.кр.н - (не обязательно) артикул кромки по нижней горизонтальной стороне детали
В случае, если для выбранного материала присутствует указание более, чем одного типа кромки, включается режим задания первого и второго типов кромки для учета в раскрое, все не указанные типы кромок будут игнорироваться.

Пример входного файла

Импорт из файла спецификации Базис-мебельщик

Импорт не требует каких-либо предварительных настроек, при импорте в стандартном окне выбора файла указывается его размещение.

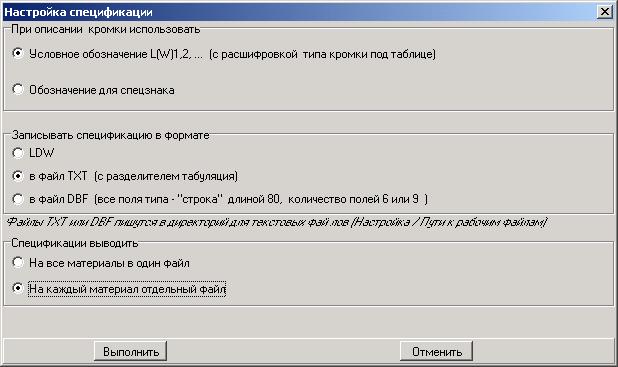

Для импорта списка деталей из спецификации Базис-мебельщик спецификация должна быть сохранена в текстовом формате с указанием типа кромок L(W)1,2.

Обратите внимание, что при импорте размеры деталей округляются в большую сторону с точностью до 1мм.

Направление текстуры деталей устанавливается в соответствии с указанными параметрами детали по умолчанию.

В качестве типов кромок указываются первый и второй тип кромки, указанный в спецификации, если в спецификации указано больше 2 типов кромок, все типы, начиная с третьего, будут игнорироваться.

Импорт из файла спецификации 3D-Constructor

Импорт требует настроеку пути к файлу базы материалов listmat.ini (по умолчанию: C:\Program Files\Elecran\3D-Constructor\INBASE\listmat.ini).

Для импорта списка деталей из спецификации сохраняется файл как отчет, затем при импорте указывается размещение сохраненного файла отчета в стандартном окне выбора файла.

Направление текстуры деталей устанавливается в соответствии с указанными параметрами детали по умолчанию, если в настройке спецификации не указано сохранение фактуры деталей.

Указание кромок игнорируется.

Импорт из файла передачи 3D-Constructor->2D-Place

Импорт не требует каких-либо предварительных настроек, при импорте в стандартном окне выбора файла указывается его размещение.

Файл передачи сохраняется командой "Передать в 2D-Place" главного меню 3D-Constructor.

Для импорта списка деталей указывается размещение сохраненного файла в стандартном окне выбора файла.

Указание кромок игнорируется.
