Базис-Раскрой


Cовременная программа с наглядным и понятным интерфейсом, реализующая мощный алгоритм автоматического формирования оптимальных карт раскроя прямоугольных заготовок на плитах заданного размера с выводом всей необходимой статистической информации - площадь и размеры заготовок, количество и длина резов, коэффициент использования материала, количество и размеры полезных обрезков. Благодаря широкому набору настроек Базис-Раскрой является лучшим выбором для решения задачи площадного раскроя.

Возможности модуля

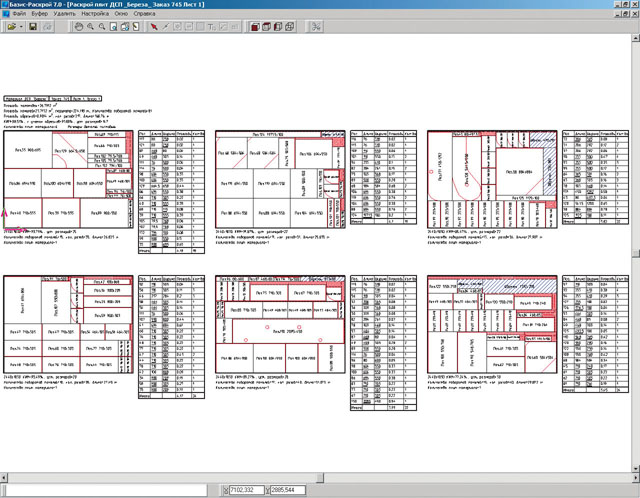

Нажмите на изображение для увеличения
  • Большое количество технологических настроек, позволяющих наилучшим образом адаптировать модуль к конкретным условиям производства, используемому инструменту и оборудованию.
  • Формирование карт раскроя с учетом текстуры материала каждой детали, размеров стандартных плит, наличия полезных обрезков, отступа от края плиты, ориентации первых резов, припусков на чистовую обработку.
  • Возможность отображение на картах раскроя контуров деталей, как площадном, так и при линейном раскрое. Что важно при раскрое столешниц, постформинга и т.п.
  • Многокритериальная оптимизация карт раскроя и задание приоритетов действия критериев оптимизации.
  • Получение альтернативных вариантов карт раскроя с различным направлением первых резов плит в одном сеансе работы.
  • Раскрой проекта - произвольного множества изделий и их количества, составляющих некоторый конкретный заказ.
  • Разбиение большой партии изделий на более мелкие партии, оптимальные для обеспечения равномерной загрузки оборудования в цехе.
  • Автоматизированный подбор оптимального количества изделий в партии.
  • Формирование базы обрезков с заданием критерия их сортировки.
  • Настройка списка выходных расчетных данных, необходимых для размещения на картах раскроя, и внешнего вида самих карт.
  • Формирование дополнительного списка панелей для их размещения на обрезках, получающихся при раскрое панелей основного списка, с целью радикального сокращения количества обрезков.
  • Автоматическое формирование пользовательских бирок, содержащих заданный пользователем набор параметров, представленный как в явном виде, так и в виде штрих-кода.
  • Возможность ручного ввода размеров деталей.
  • Экспорт/импорт всей информации в наиболее распространенные универсальные форматы *.txt, *.xls, *.doc, для связи с другими программами.

Алгоритм выбора оптимального раскроя

Нажмите на изображение для увеличения

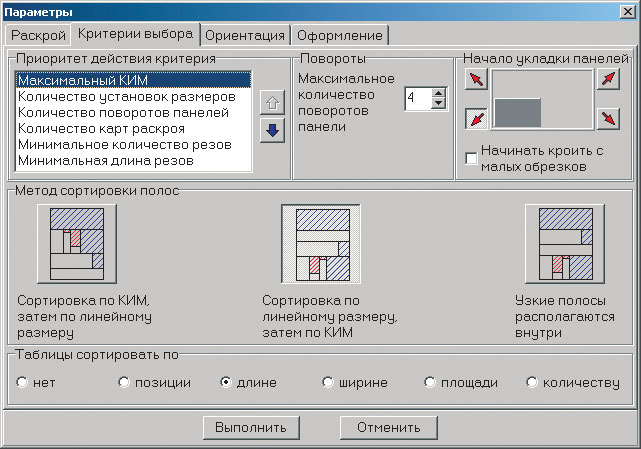

Для плитных материалов всегда выполняется гильотинный раскрой - формируются прямые сквозные резы. В процессе раскроя перебирается большое количество вариантов карт раскроя плиты, из которых автоматически выбирается лучшая в соответствии с шестью критериями оптимизации, приоритет действия которых задает пользователь:

  • максимальный коэффициент использования материала;
  • количество установок размеров;
  • количество поворотов панелей;
  • количество карт раскроя;
  • минимальное количество резов;
  • минимальная длина резов.

Возможность переназначения приоритетов критериев оптимизации позволяет наилучшим образом совместить минимизацию отходов материалов с технологичностью карт раскроя для конкретного производства.

Черновой раскрой

Нажмите на изображение для увеличения Модуль Базис-Раскрой позволяет реализовать технологию предварительного раскроя материалов с последующим чистовым фрезерованием и одновременной облицовкой кромок.

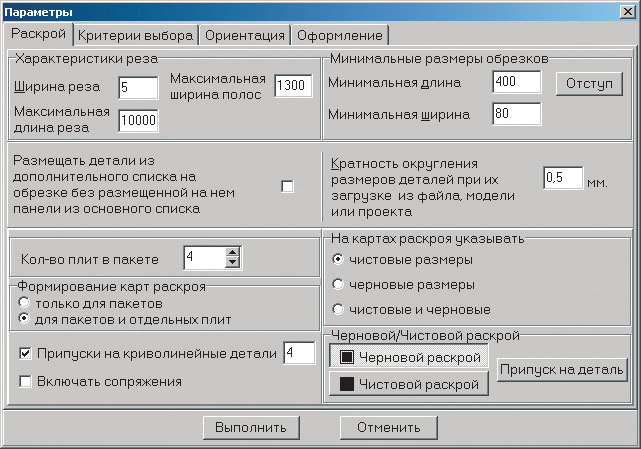

При выборе данного режима раскроя задаются величины припуска на любую сторону заготовки, а также указывается, какие размеры выводить на картах раскроя черновые, чистовые или и те, и другие.
Для криволинейных элементов панелей реали-зован дополнительный режим автоматического учета заданных припусков со стороны выступающих криволинейных частей контура для последующей обработки.

Подбор оптимальной партии изделий

Для повышения эффективности работы всех участков предприятия в модуле Базис-Раскрой предусмотрена опция автоматического подбора оптимального размера партии изделий. Она подключается в том случае, когда количество изделий в заказе достаточно большое, и позволяет разбить общее количество изделий на такие партии, карты раскроя которых будут наилучшими с точки зрения установленного приоритета действия критериев.

База полезных обрезков

База полезных обрезков материалов формируется автоматически, в соответствии с заданными параметрами отбора, и может быть использована в последующих раскроях. Для того, что бы информация в базе соответствовала реально имеющимся в наличии обрезкам, в модуле Базис-Раскрой предусмотрены специальные возможнос-ти для ее корректировки. При раскрое каждого материала первоначально проверяется наличие и возможность использования соответствующих обрезков, и только потом производится раскрой целых плит.

Дополнительный список

Для эффективного использования обрезков и минимизации их количества на складе в модуле Базис-Раскрой используются два списка панелей. В основном списке присутствуют те детали, которые необходимо раскроить для текущего заказа. В дополнительный список можно занести детали из следующего заказа или же часто востребованные в конкретном производстве. Детали из дополнительного списка раскраиваются на получившихся обрезках после раскроя деталей из основного списка.
Раскроенные детали из дополнительного списка сохраняются в специальной базе временного хранения. При раскрое очередного заказа, программа автоматически проверяет наличие деталей на складе, и в случае успешного поиска, не включает их в раскрой.

Автоматическое формирование управляющих программ для пильных центров с ЧПУ

В модуль встроен постпроцессор перевода сформированных карт раскроя в управляющую программу для пильного центра, что позволяет использовать модуль Базис-Раскрой вместо оптимизатора пильного центра. На данный момент реализована передача сформированных карт раскроя в пильные центры SCM, Gabiani, Selco (BIESSE Group), AltenDorf, Paoloni.
При формировании управляющей программы для ЧПУ, для получения корректных карт раскроя, предусмотрена настройка ряда параметров, учитывающих технологические особенности и ограничения пильного центра.
На форматно-раскроечном станке количество поворотов полосы не ограничено, поскольку повороты осуществляет человек. На пильных центрах количество поворотов полос ограничено системой управления. Как правило, это значение равно 4-5.
Пильный центр может кроить как отдельные плиты, так и пакеты плит. Для этого случая реализовано два алгоритма формирования карт раскроя: кроить только пакеты или кроить пакеты и отдельные плиты.
В первом случае, если количество деталей в задании не кратно заданному количеству плит в пакете оно увеличивается до кратного. Лишние заготовки помещаются на временный склад хранения заготовок и автоматически используются при последующих раскроях.
Во втором случае сначала формируются карты раскроя для пакетов, а для плит, количество которых не кратно количеству плит в пакете формируются отдельные карты, для последующего раскроя на форматно-раскроечных станках.
Реализована сортировка деталей на плите по различным алгоритмам. Это позволяет размещать все узкие и длинные детали в середине плиты, что исключает режим образования "саблевидных" заготовок.

Поспроцессоры для модуля БАЗИС-Раскрой используются со следующим раскройным оборудованием:

  Фирма-производитель станка Форматы файлов Система управления станком Примеры
SCM SCM (SCM Group) *.scm (по умолчанию) WinCut скачать
Gabbiani (SCM Group) Gabbiani (SCM Group) *.scm (по умолчанию) WinCut скачать
Altendorf Altendorf *.saw - скачать
Selco (BIESSE Group) Selco (BIESSE Group) *. NC скачать
Paoloni Paoloni *.txt - скачать

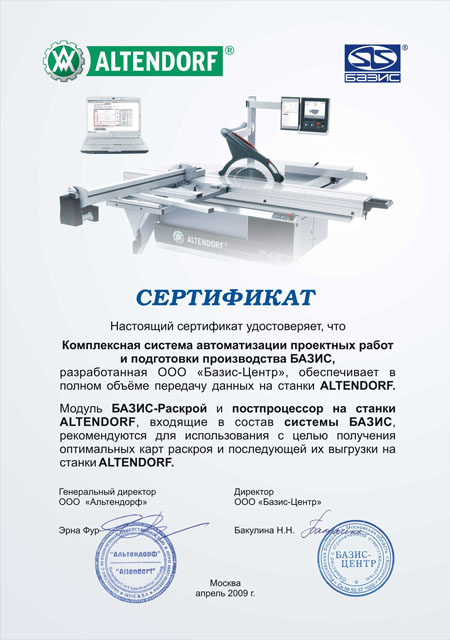

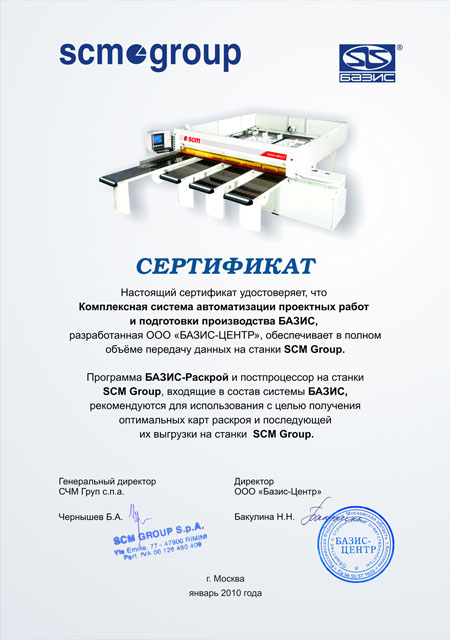

Сертификат Altendorf Сертификат SCM
